EMC电磁兼容RFP功率骚扰测试办理方法分析

文章出处：环测威人气：887发表时间：2021-08-02

EMC电磁兼容RFP功率骚扰测试办理方法有哪些？可以来电4008-707-283联系我司环测威检测了解详情。RFP功率骚扰测试办理标准步骤有哪些？骚扰功率测试是绝大多数AV类产品，和家电以及电动工具产品在认证时常见的EMC认证之一。

　　骚扰功率的测试方法

　　通常，当频率超过30MHz时，设备所产生的骚扰能量通过辐射传播到被骚扰的接收机。经验表明，大部分能量是由靠近设备的电源线及其他连线向外辐射的。因此，可用被测设备电源线和其他连线上的骚扰功率来定义其骚扰电平。

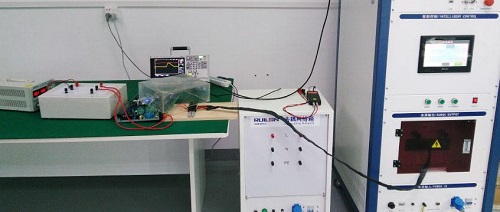

　　骚扰功率测试需要在屏蔽室内进行，以排除外界的各种电磁骚扰。测试时，被测设备置于高度为0.8m的非金属台子上，距其他金属物体或人体至少0.8m。被测馈线应在台子上平直展开，其长度要足够放置吸收钳和必要时调整吸收钳的位置以获取大辐射值。将吸收钳套在被测馈线上，其电流变换器一端应朝向被测设备，以便测量馈线上的骚扰功率。

　　骚扰功率测试不合格的原因分析

　　由于骚扰功率试验的频率较高（30~300MHz），且测试针对的是各种端子的连接线，因此导致这项试验失败的主要原因一般有以下几点：

　　1）对于金属端子，没有和整机的地相连接，处于悬空状态，当金属端子的地上有干扰时，容易通过外接端子线“传导”出来。

　　2）金属端子和金属机壳之间的搭接不理想，搭接产生了较大的阻抗。这个阻抗会驱动干扰电流向外发射。这是一个共模干扰模型。

　　3）样机内部PCB设计不合理，使高频信号不能在电路板内回流。

　　4）由于布局不合理，接口线缆之间发生了“串扰”。

　　5）信号线缆上没有滤波电路，或滤波电路的特性不满足要求。

　　6）电机的电刷产生的干扰噪声太大。
